বেইলি স্টিল ব্রিজ প্যানেল

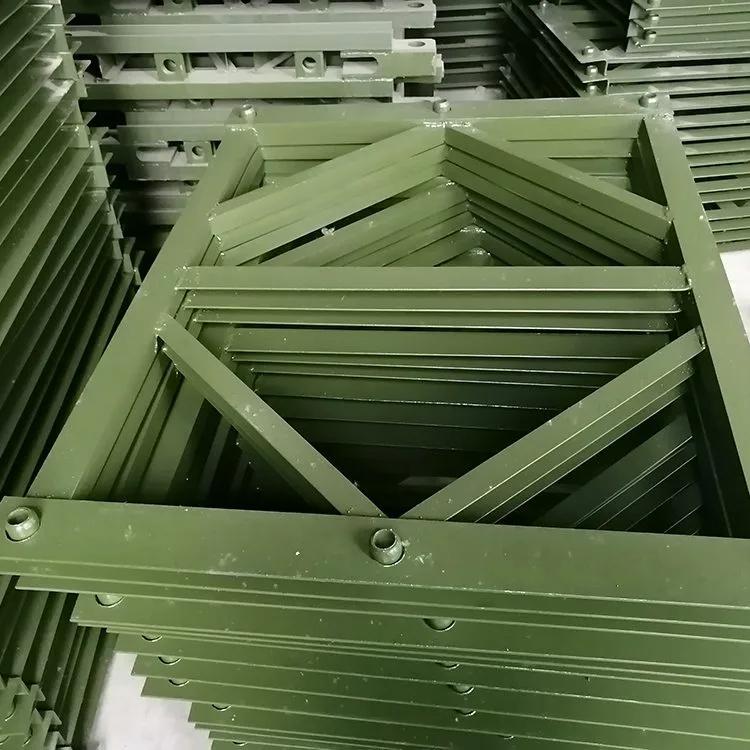

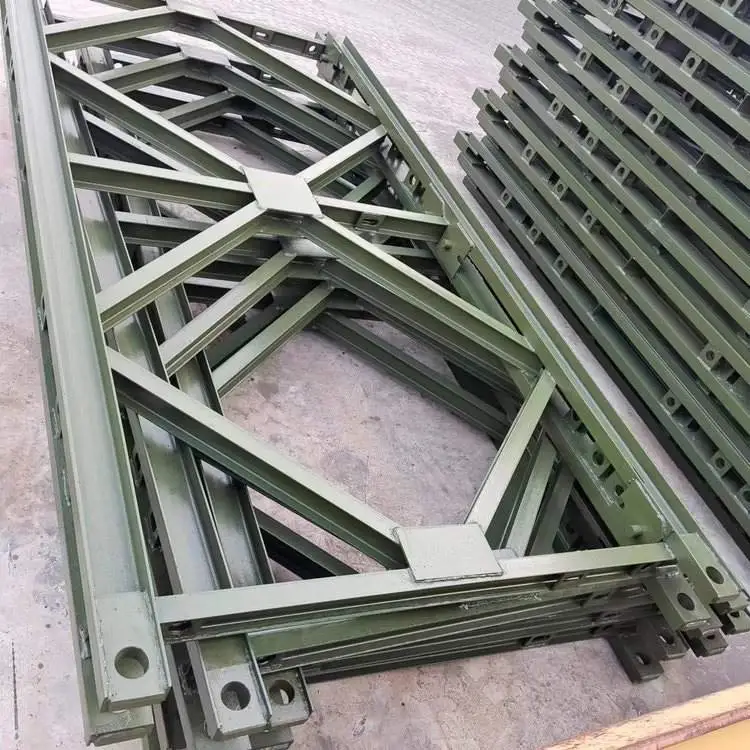

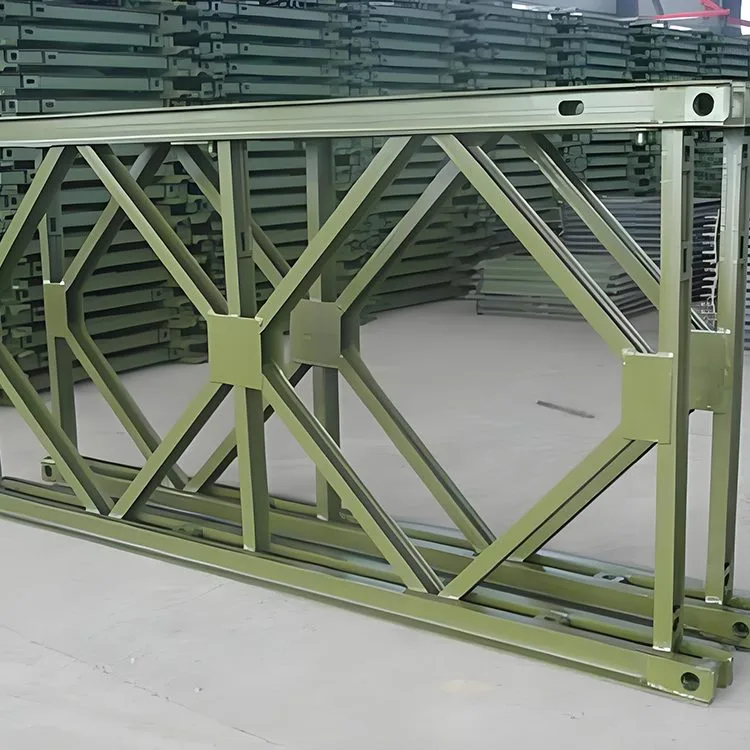

বেইলি স্টিল ব্রিজ প্যানেল সাধারণত উপরের এবং নীচের কর্ড, উল্লম্ব উপাদান এবং তির্যক উপাদান দ্বারা ঝালাই করা হয়। উপরের এবং নীচের কর্ডের শীর্ষে, পুরুষ এবং মহিলা সংযোগ রয়েছে, সাধারণত বন্ধনী সংযোগের জন্য পিনের গর্ত দিয়ে সজ্জিত। প্রতিটি জ্যা দুটি নং 10 চ্যানেল স্টিলের সমন্বয়ে গঠিত যা পিছনের সাথে সংযুক্ত। নীচের জ্যায় সাধারণত বেশ কয়েকটি স্টিলের প্লেট থাকে যার উপর ঝালাই করা গোলাকার গর্ত থাকে। বোল্টের ছিদ্রগুলি উপরের এবং নীচের কর্ডগুলির ভিতরে অবস্থিত এবং শক্তিশালীকরণ কর্ড এবং ডাবল-লেয়ার ট্রাসকে সংযুক্ত করতে ব্যবহৃত হয়। উপরের কর্ডের ভিতরে চারটি বোল্টের গর্ত রয়েছে, যা সমর্থন ফ্রেমের সাথে সংযোগ করতে ব্যবহৃত হয়। মাঝখানের দুটি ছিদ্র একই ক্রস-সেকশনের মধ্যে ট্রাসের দ্বিগুণ বা ততোধিক সারি সংযুক্ত করতে ব্যবহৃত হয় এবং উভয় প্রান্তের দুটি ছিদ্র ক্রস-সেকশনগুলিকে সংযুক্ত করার জন্য ব্যবহৃত হয়। যখন বেইলি ব্রিজ বিভাগের একাধিক সারি বিম বা কলাম হিসাবে ব্যবহার করা হয়, তখন উপরের এবং নীচের অংশগুলির মধ্যে জয়েন্টগুলিকে শক্তিশালী করার জন্য সমর্থন ফ্রেমগুলি নিযুক্ত করা হয়। নির্মাণ প্রক্রিয়া চলাকালীন, বেইলি ব্রিজের প্রতিটি বিভাগে বোল্টের শক্ততা, উপাদানগুলির ক্ষয়কারী অবস্থা এবং পিনের নিবিড়তা সাপ্তাহিক পরিদর্শন করা উচিত এবং প্রয়োজন অনুসারে সমন্বয় করা উচিত।

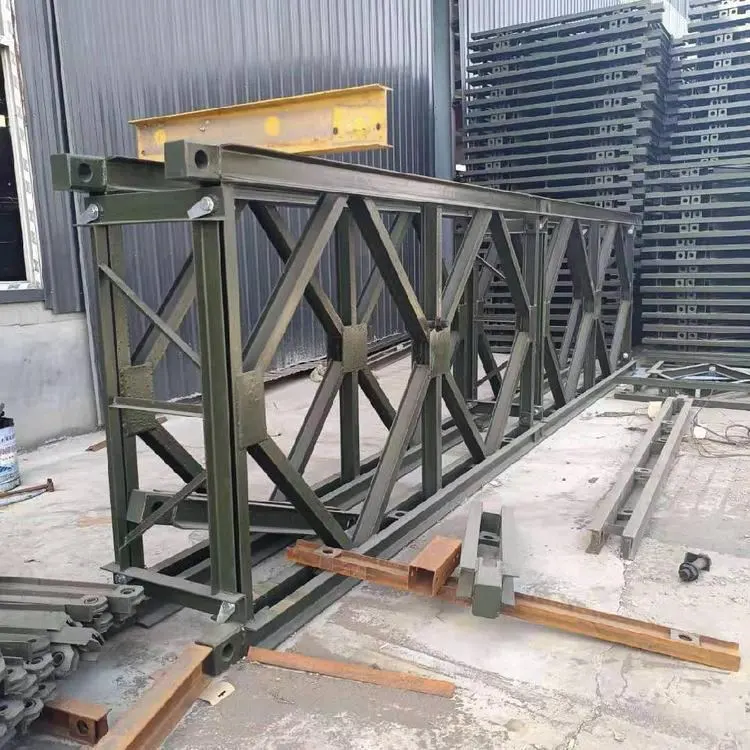

বেইলি স্টিল ব্রিজ প্যানেলগুলি প্রসারিত এবং সংযুক্ত হওয়ার পরে, সেগুলিকে বিম বা কলাম হিসাবে অনুভূমিকভাবে বা উল্লম্বভাবে স্থাপন করা যেতে পারে। বিভিন্ন সমাবেশ পদ্ধতি অনুসারে, দুটি প্রকার রয়েছে: ফ্রেম কলাম এবং টাওয়ার কলাম। যখন তিন বা চারটি ট্রাস স্ল্যাব সমান্তরাল স্থাপন করা হয় এবং সমর্থন ফ্রেমের মাধ্যমে সংযুক্ত থাকে, তখন গঠিত কলামটি একটি ফ্রেম কলাম। যখন চারটি ট্রাস প্যানেল একে অপরের সাথে 90 ডিগ্রীতে স্থাপন করা হয় এবং কোণার ধনুর্বন্ধনী এবং সমর্থন ফ্রেমের মাধ্যমে সংযুক্ত থাকে, ফলে কলামটি একটি টাওয়ার কলাম।

অ্যাপ্লিকেশন দৃশ্যকল্প

বেইলি স্টিল ব্রিজ প্যানেল হাইওয়ে ব্রিজ, গ্যান্ট্রি ক্রেন অ্যাসেম্বলি, গাইড বিম, ব্রিজ ইরেকশন মেশিন, সাসপেনশন প্ল্যাটফর্ম ইত্যাদির জন্য ব্যবহার করা যেতে পারে। বেইলি ট্রাস কম্বাইন্ড গ্যান্ট্রি ক্রেনকে গ্যান্ট্রি ফ্রেমের জন্য প্রিফেব্রিকেটেড হাইওয়ে স্টিল ব্রিজের উপাদান দিয়ে একত্রিত করা হয়। এর স্প্যান এবং কলামের উচ্চতা বিভিন্ন কাজের সাইটে মানিয়ে নিতে সামঞ্জস্যপূর্ণ। মহাসড়ক, রেলপথ, পৌরসভার কাজ, ভবন এবং জল সংরক্ষণের মতো নির্মাণ প্রকল্পে, সেইসাথে সেতু নির্মাণ স্টোরেজ ইয়ার্ডে এবং সেতুর স্তম্ভের পাশে বড় বিমের পরিবহনে পূর্বনির্ধারিত উপাদানগুলি উত্তোলন এবং সরানোর ক্ষেত্রে এটি ব্যাপকভাবে প্রয়োগ করা হয়।
